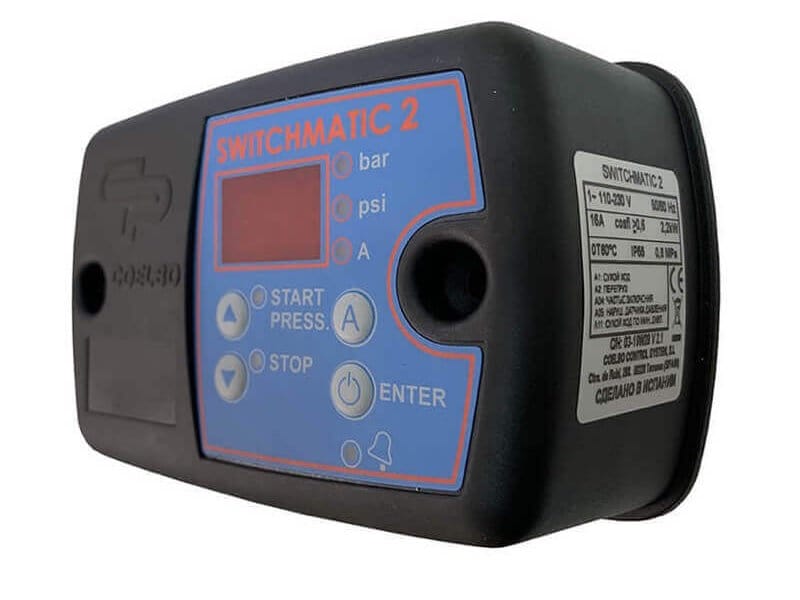

Coelbo Switchmatic 2 – популярне електронне реле тиску та захисту насоса. Сучасна альтернатива електромеханічному реле (пружини) чи звичайному контролеру тиску. Інноваційна та запатентована розробка іспанського виробника автоматики для насосів COELBO.
З одного боку реле дуже просте і надійне, але на наш досвід багато споживачів стикаються з проблемою – як його підключити і налаштувати. Пропонуємо коротку інструкцію з підключення та базового налаштування реле.
Схема електричного підключення:
Відповідно до рекомендацій виробника при електричному підключенні реле, потрібна установка диференційного автомата I=30 mA, класу А або С.
Гідравлічне підключення:
Всі моделі реле Switchmatic підключаються через накидну гайку американку, розміром ДУ8 (1/4″) МАМА, аналогічно до підключення звичайного електромеханічного реле.
Налаштування реле:
| Встановлення струму для захисту насосу | Утримувати 2-3 сек. кнопку A. Встановити кнопками START-STOP потрібний параметр (з бирки насоса). Натиснути ENTER, щоб зберегти параметр налаштування |
| Тиск УВІМКНЕННЯ | Утримувати 2-3 сек. кнопку START. Встановити кнопками START-STOP необхідний тиск. Натиснути ENTER, щоб зберегти параметр налаштування |
| Тиск ВИМИКАННЯ | Утримувати 2-3 сек. кнопку STOP. Встановити кнопками START-STOP необхідний тиск. Натиснути ENTER, щоб зберегти параметр налаштування |
| Встановлення Збереження параметрів | Утримувати 2-3 сек. одночасно кнопки START-STOP-ENTER. У меню кнопкою ENTER вибрати параметр Ar0. Встановити значення 1. Натисніть ENTER, щоб зберегти параметр |
УВАГА! Якщо не встановити параметр струму, Switchmatic 2 не буде працювати та не будуть працювати захисти насосу. Обов’язково спочатку ввести цей параметр. Для захисту самого реле, ми рекомендуємо встановлення стабілізатора напруги з огляду на актуальні проблеми з електропостачанням.
