Coelbo Switchmatic 1 – популярное электронное реле давления и защиты насоса. Современная альтернатива на замену электромеханического реле (пружины) или обычного контроллера давления. Инновационная и запатентованная технология испанского производителя автоматики для насосов COELBO.
С одной стороны реле очень простое и надежное, но по нашему опыту, многие потребители сталкиваются с проблемой — как его подключить и настроить. Предлагаем в помощь краткую инструкцию по подключению и базовой настройке реле.

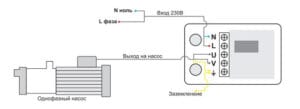

Схема електрического подключения:
Согласно рекомендациям производителя при електрическом подключении реле, требуется установка дифферинциального автомата I=30 mA, класса А или С.
Гидравлическое подключение:
Все модели реле Switchmatic подключаются через накидную гайку американку, размером ДУ8 (1/4″) МАМА, аналогично подключению обычного електромеханического реле.
Настройка реле:
| Давление ВКЛЮЧЕНИЯ | Удерживать 2-3 сек. кнопку START. Установить кнопками START-STOP требуемое давление. Нажать ENTER для сохранения параметра настройки |
| Давление ВЫКЛЮЧЕНИЯ | Удерживать 2-3 сек. кнопку STOP. Установить кнопками START-STOP требуемое давление. Нажать ENTER для сохранения параметра настройки |
| Защита по сухому ходу | Удерживать 2-3 сек. одновременно кнопки START-STOP-ENTER. В Меню кнопкой ENTER выбрать параметр P0.0 и установить 0,3 бара (одноэтажный дом), 0,6 бар (для двухэтажного дома). Нажать ENTER для сохранения параметра настройки |
| Установка Сохранения параметров | Удерживать 2-3 сек. одновременно кнопки START-STOP-ENTER. В Меню кнопкой ENTER выбрать параметр Ar0. Установить значение 1. Нажать ENTER для сохранения параметра |
Для защиты самого реле, мы рекомендуем установку стабилизатора напряжения, учитывая сейчас актуальныее проблемы с електроснабжением.
Если вы только задумываетесь о покупке автоматики для насоса или планируете замену старой, мы все же рекомендуем обратить внимание на установку частотного преобразователя для насоса, так как именно такой тип автоматики сейчас является самым надежным и енергоэффективным, что немаловажно, когда стоимость електричества постоянно растет.
