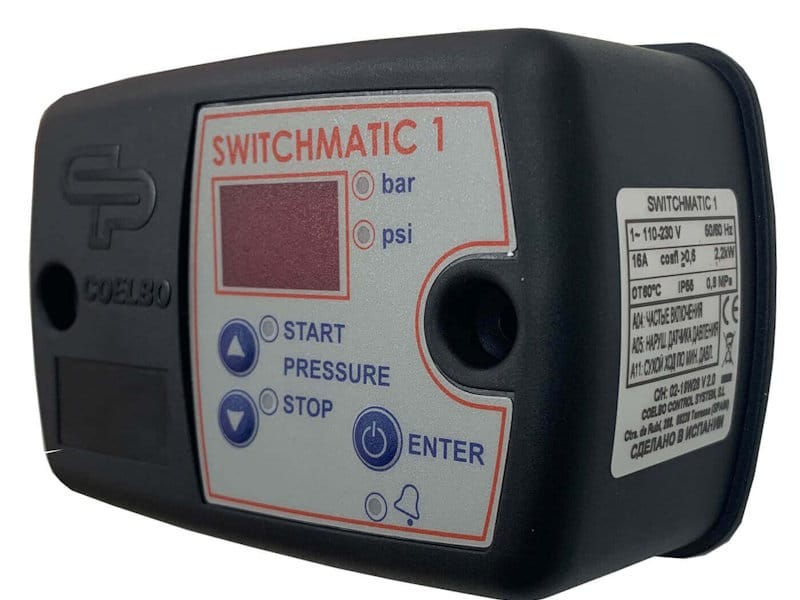

Coelbo Switchmatic 1 – популярне електронне реле тиску та захисту насоса. Сучасна альтернатива електромеханічному реле (пружини) чи звичайному контролеру тиску. Інноваційна та запатентована розробка іспанського виробника автоматики для насосів COELBO.
З одного боку реле дуже просте і надійне, але на наш досвід багато споживачів стикаються з проблемою – як його підключити і налаштувати. Пропонуємо коротку інструкцію з підключення та базового налаштування реле.

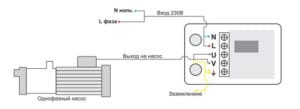

Схема електричного підключення:
Відповідно до рекомендацій виробника при електричному підключенні реле, потрібна установка диференційного автомата I=30 mA, класу А або С.
Гідравлічне підключення:
Всі моделі реле Switchmatic підключаються через накидну гайку американку, розміром ДУ8 (1/4″) МАМА, аналогічно до підключення звичайного електромеханічного реле.
Налаштування реле:
| Тиск УВІМКНЕННЯ | Утримувати 2-3 сек. кнопку START. Встановити кнопками START-STOP необхідний тиск. Натиснути ENTER, щоб зберегти параметр налаштування |
| Тиск ВИМИКАННЯ | Утримувати 2-3 сек. кнопку STOP. Встановити кнопками START-STOP необхідний тиск. Натиснути ENTER, щоб зберегти параметр налаштування |
| Захист по сухому ходу | Утримувати 2-3 сек. одночасно кнопки START-STOP-ENTER. У Меню кнопкою ENTER вибрати параметр P0.0 та встановити 0,3 бар (одноповерховий будинок), 0,6 бар (для двоповерхового будинку). Натиснути ENTER, щоб зберегти параметр налаштування |
| Встановлення Збереження параметрів | Утримувати 2-3 сек. одночасно кнопки START-STOP-ENTER. У меню кнопкою ENTER вибираєте параметр Ar0. Встановить значення 1. Натиснути ENTER, щоб зберегти параметр |
Для захисту самого реле, ми рекомендуємо встановлення стабілізатора напруги з огляду на актуальні проблеми з мережею електропостачання.
Якщо ви тільки замислюєтеся про купівлю автоматики для насоса або плануєте заміну старої, ми рекомендуємо звернути увагу на установку частотного перетворювача для насоса, оскільки саме такий тип автоматики зараз є найнадійнішим і енергоефективним, що важливо, коли вартість електрики постійно зростає.
